除塵器3寸淹沒式電磁脈衝閥與氣包安裝指南

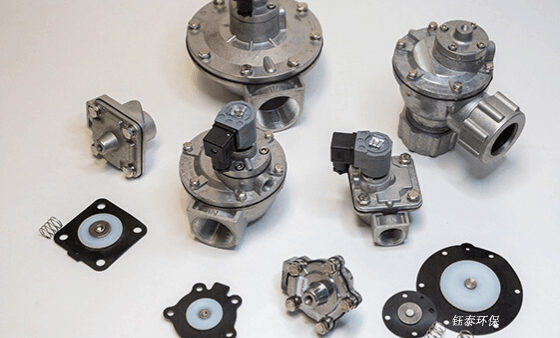

本指南旨在為除塵器3寸淹沒式電磁脈衝閥（如 DMF-Y-76S 型）及配套氣包的製作與安裝提供專業的技術規範和操作步驟。淹沒式脈衝閥因其阻力小、噴吹量大的特點，廣泛應用於低壓清灰係統。
一、 氣包（分氣箱）製作要求
氣包是脈衝噴吹係統的核心氣源容器，其容積和內部清潔度直接影響噴吹效果及閥門壽命。
|
項目
|
技術要求
|
備注
|
|
推薦直徑
|
12寸 (DN300) 或以上
|
3寸閥耗氣量大，氣包需足夠容積以保持壓力穩定
|
|
壁厚
|
需符合壓力容器標準 (通常 ≥ 6mm)
|
根據工作壓力（0.3-0.6MPa）進行強度計算
|
|
材質
|
優質碳鋼或不鏽鋼
|
內壁需進行防鏽處理，確保無鐵鏽、焊渣
|
|
排汙設計
|
底部必須安裝排汙閥（手動或自動）
|
用於定期排放氣包內的冷凝水和油汙
|
|
安裝位置
|

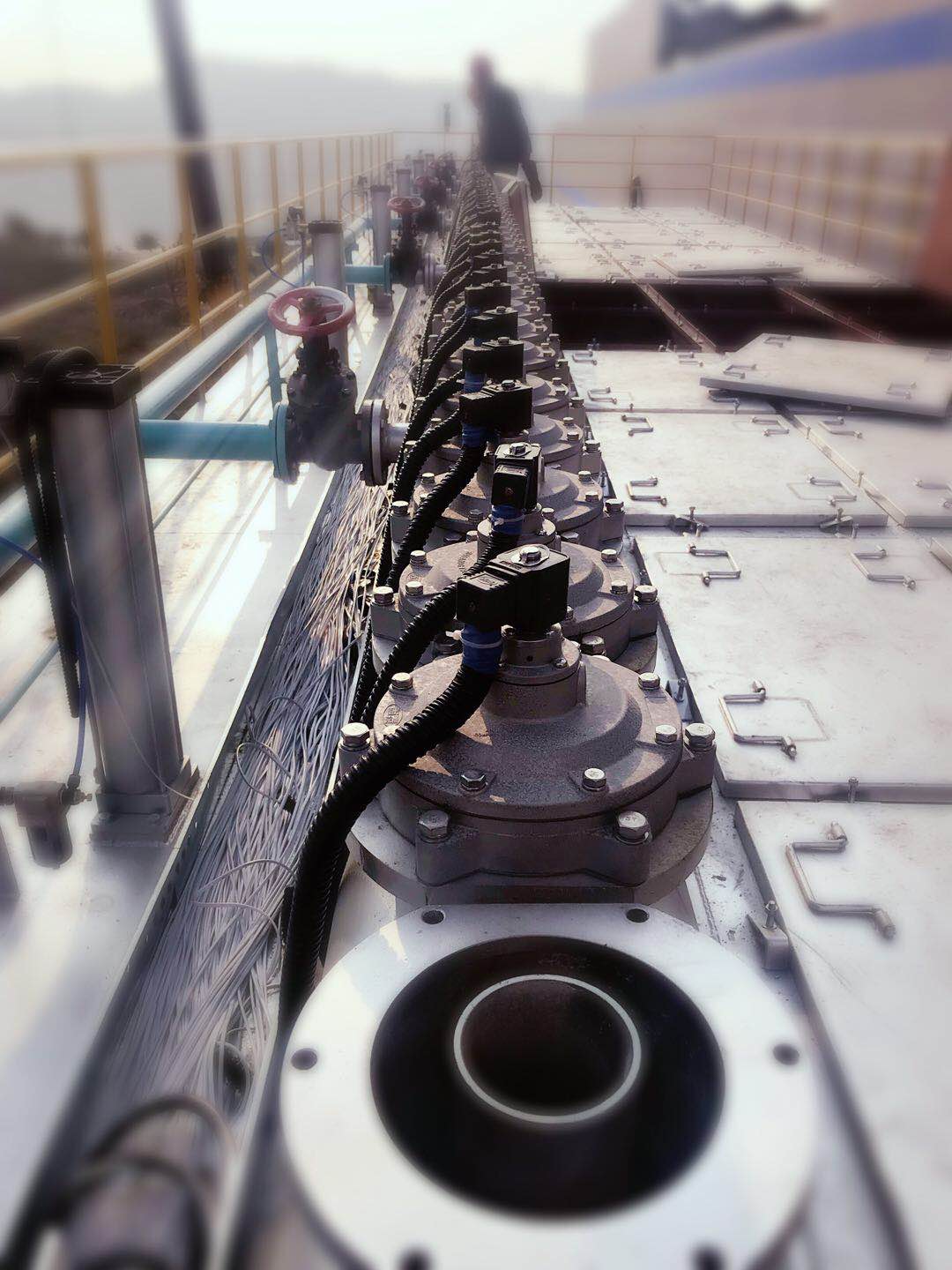

脈衝閥建議安裝在氣包側麵或頂部
|
嚴禁安裝在底部，防止油水雜質進入閥體及濾袋
|
二、 脈衝閥安裝尺寸與開孔規範
對於3寸（DN76）淹沒式脈衝閥，準確的開孔和法蘭焊接是保證密封的關鍵。
1.開孔尺寸：
•氣包壁上的開孔直徑通常為 Φ90mm - Φ94mm。
•開孔邊緣應平整，無毛刺，以確保密封圈能緊密貼合。
2.法蘭連接：
•淹沒式脈衝閥通常自帶安裝法蘭或座。
•將配套的安裝座（法蘭）焊接在氣包開孔處，焊接時應保證法蘭麵與氣包軸線垂直。
•注意：焊接後必須清理焊渣，防止雜質損傷膜片。
三、 安裝步驟與注意事項
1. 安裝前檢查
•檢查脈衝閥各部件（閥體、膜片、彈簧、電磁先導頭）是否完好，無運輸損壞。
•確認氣包內部已清理幹淨，無任何鐵屑或焊渣。
2. 閥體安裝
•密封處理：在所有的 O型密封圈 上塗抹適量的潤滑脂（如凡士林），以防止安裝時扭曲或損壞。
•嵌入安裝：將脈衝閥座嵌入氣包預留孔中，通過螺栓將閥體法蘭與氣包法蘭緊固。
•緊固順序：采取對角線交叉緊固方式，確保受力均勻，達到最佳密封效果。
3. 噴吹管連接
•噴吹管應與脈衝閥的輸出口對齊，管徑應與閥門規格匹配（3寸管）。
•連接處需使用密封件，並確保噴吹孔正對濾袋中心。
4. 電氣連接
•脈衝閥線圈通常有三個插腳：兩個為電源引腳，一個為接地引腳（帶接地符號）。
•接地要求：若工作電壓大於 36V，必須可靠接地。
•確認控製儀輸出電壓與線圈標稱電壓一致（如 DC24V 或 AC220V）。
四、 調試與維護建議
檢查項 正常標準 處理建議
氣密性 0.8MPa壓力下60分鍾無泄漏 若漏氣，檢查密封圈是否損壞或螺栓是否鬆動
開啟電壓 標稱電壓的 85% 即可正常開啟 若不開啟，檢查接線或先導頭是否堵塞
排汙周期 每日或每班次至少排汙一次 建議加裝自動排水器
膜片檢查 建議 100萬次噴吹或 2年更換一次 膜片老化會導致漏氣或噴吹無力
專家提示：3寸淹沒式脈衝閥噴吹力度極強，調試時請確保濾袋和框架已安裝穩固，防止噴吹管因反作用力移位。
