高壓靜電除焦油器

一、高壓靜電除焦油器概述

　　泊頭市鈺泰環保生產的TDJ、FDJ1、 FDJ2型 係列高壓靜電除焦油器是根據化肥、焦化企業的生產能力，吸收了O外同類產品的優點而設計的，提高了設計指標和技術性能，確保處理介質的氣體流量和除焦油效率。

　　TDJ、FDJ1、FDJ2型係列高壓靜電除焦油器，廣泛用於以煤為原料的化肥廠、焦化廠、煉鋼廠、蘭碳廠、碳素廠及草酸企業的半水煤氣、焦爐煤氣和城市煤氣中的焦油、粉塵、水霧等雜質混合物的淨化。

　　本產品是化肥、焦化企業生產及技術改造和城市煤氣淨化必備的工藝設備。氣體介質經除去焦油、粉塵淨化後，保證了工藝流程中設備的正常運行，減少了停機檢修次數和周期，降低了費用，促進了化工企業產品的穩定、高產。所以是化工企業一種理想的O節能和O焦油的雙重作用的設備。

二、高壓靜電除焦油器技術參數

　　1.處理介質:半水煤氣、焦爐煤氣、城市煤氣中的焦油、水霧、粉塵等;

　　2.處理介質的氣體流量: 7500- 72500m3 / h;

　　3.除焦油效率≥98%;

　　4.設計壓力: 0.1Mpa:

　　5.工作溫度<120C;

　　6.介質氧含量<1%;

　　7.出口濃度≤20mg/m3;

　　8.壓力降≤1000pa;

　　9.吹掃塔內焦油混合物的蒸汽壓力: 0.4Mpa;

　　10.高壓水衝洗壓力: 0.4Mpa:

　　11.瓷瓶箱夾套蒸汽溫度(無蒸汽時可配電加熱): 110℃~ 120℃;

　　12.配套電源: HL係列恒流高壓直流電源;

　　(1)交流輸入電壓:兩相380V士10% 50Hz士2%;

　　(2)直流輸出電壓/電流:按型號配用:

　　FDJ2型係列高壓直流60/0.2~60/1.2KV/A;

　　TDJ、FDJI型係列高壓直流72/0.2~72/1.2KV/A。

三、高壓靜電除焦油器運用領域

　　靜電除焦油、油煙、煙塵技術，廣泛應用於化肥、焦化、冶金、建材、碳素、蘭碳、城市煤氣等行業的氣體淨化和液霧的收集。在靜電除焦油器中除去氣體中的焦油、水霧、粉塵後，同時將煤氣、焦爐氣中的焦油收集後於以回收。氣體經淨化後，對保證工藝流程中後序設備一壓縮機、其它工藝設備、閥門、管網等的正常穩定運行，起著至關重要的作用，所以，靜電除焦油器是理想的具有氣體淨化和焦油回收雙重效果的環保設備。

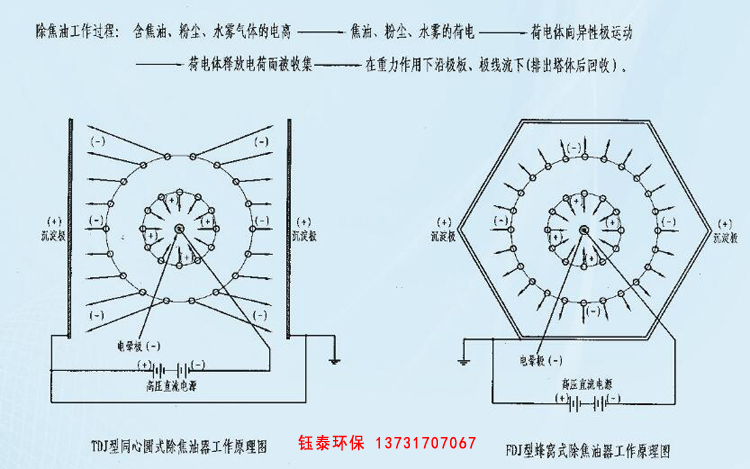

四、高壓靜電除焦油器工作原理

　　將高壓直流電源的“負高壓”接入電暈極(負極)，它與沉澱極(正極)之間產生強電場，電暈極發生電暈放電，此時電場的氣體被電離，產生大量的離子和電子。

　　當沉澱極內含有焦油、水霧、粉塵等混合物的煤氣通過時，移動中的離子、電子與焦油、水霧、粉塵等粒子在碰撞、摩擦過程中被強製荷電。由於電離僅僅發生在距負極距離較小的強電場區域內，故帶有正電荷的離子很容易被負極吸引而流向電暈極，正離子流通截麵僅占整個極間空間很少一部分; 而被加速的自由電子不僅數量大，而且要通過整個極間空間流向正極，電子流通截麵要占去兩極間空間99%以上的麵積，故煤氣中的焦油、水霧、粉塵絕大部分帶負電而流向沉澱極(正極)，並吸附在該極板上;而帶正電的焦油混合物被電暈極(負極)吸附在極線上;中和後被收集的焦油混合物在自身重力作用下，沿極板、極線流下(排出塔體後回收)。
